HW10 Pro-čišćenje i održavanje

Montaža i demontaža metalne cijevi

Umetnite metalnu cijev u glavno tijelo okomito dok se ne čuje "klik". Provjerite je li metalna cijev čvrsto zaključana (Slika 1). Da biste uklonili metalnu cijev, gurnite gumb za otpuštanje metalne cijevi do kraja i povucite metalnu cijev prema gore. (Slika 2)
Sastavljanje i rastavljanje baterije
1. Gurnite bateriju duž utora i čvrsto pritisnite bateriju prema dolje dok se ne čuje "klik". Baterija je zaključana.
2.Pritisnite gumb za otpuštanje baterije i povucite bateriju u smjeru suprotnom od sklopa kako biste otključali bateriju.
Napomena: Osim zamjene baterije, bateriju nije potrebno često vaditi

Sklop ručnog usisavača

Umetnite usisni otvor posude za prašinu ručnog usisavača u utor na poklopcu glavnog tijela.
Gurnite ručni usisivač prema metalnoj cijevi dok se ne čuje "klik", ručni usisivač je uspješno postavljen na glavno tijelo. A stroj se u ovom trenutku koristi kao uspravni usisavač (Slika 4). Za uklanjanje ručnog usisavača, samo pritisnite gumb za otpuštanje ručnog usisavača i podignite ručni usisivač dijagonalno prema gore. (Slika 5)

Sklop baze za punjenje

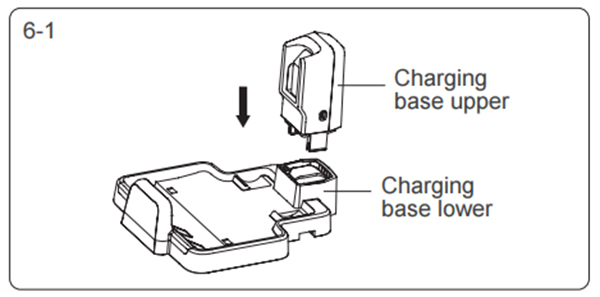

Pritisnite gornji dio baze za punjenje prema donjoj bazi dok se ne čuje zvuk "klik". (Slika 6-1)

Sklop držača punjača

Pritisnite držač 1 i držač 2 u bazu za punjenje dok se ne čuje zvuk "klik". (Sl.6-2)

Postavite stroj na bazu za punjenje

Za vraćanje stroja na bazu za punjenje, držite ručicu stroja da podignete stroj, usmjerite utor za punjenje na dnu stroja prema utičnici za punjenje na bazi za punjenje i stavite stroj u bazu za punjenje. Za korištenje stroja, uhvatite ga za ručku i podignite stroj s baze za punjenje. (Slika 7)

Montaža i demontaža spremnika za prljavu vodu

Da biste skinuli spremnik za prljavu vodu, držite stroj jednom rukom, a drugom rukom držite spremnik za prljavu vodu, pritisnite gumb za otpuštanje spremnika za prljavu vodu da izvučete spremnik za prljavu vodu. (Slika 8-1)
Za sastavljanje spremnika za prljavu vodu, postavite dno spremnika za prljavu vodu u glavno tijelo, gurnite spremnik za prljavu vodu prema glavnom tijelu dok se ne čuje zvuk "klik". (Slika 8-2)

Montaža i demontaža prozora s četkom i četke

Da biste skinuli prozor s valjkom za četke, držite zasun prozora s valjkom za četke i povucite ga prema gore kako biste uklonili prozor s valjkom za četke.
Da biste sastavili prozor s četkom, poravnajte kopče na dvije strane prozora s četkom s utorima na dvije strane podne glave. Pritisnite prozor četke prema dolje dok se ne čuje zvuk "klik". (Slika 9)
Rastavite/sastavite valjak četke: prstom izvucite lijevu kapicu valjka četke kako biste izvadili valjak četke. Držite poklopac četke, gurnite lijevu stranu valjka u zupčanik, stavite valjak u mlaznicu. (Slika 10)
Montaža i demontaža spremnika čiste vode
Za skidanje spremnika čiste vode, uhvatite ručicu spremnika čiste vode i izvucite spremnik čiste vode. Za sastavljanje spremnika za čistu vodu, vratite spremnik za čistu vodu natrag na mlaznicu, poravnajte s prozorčićem četke. (Slika 11)

Korištenje proizvoda

Napomena: Kada ga koristite prvi put, potpuno napunite uređaj prije korištenja.

Korištenje uspravnog usisavača

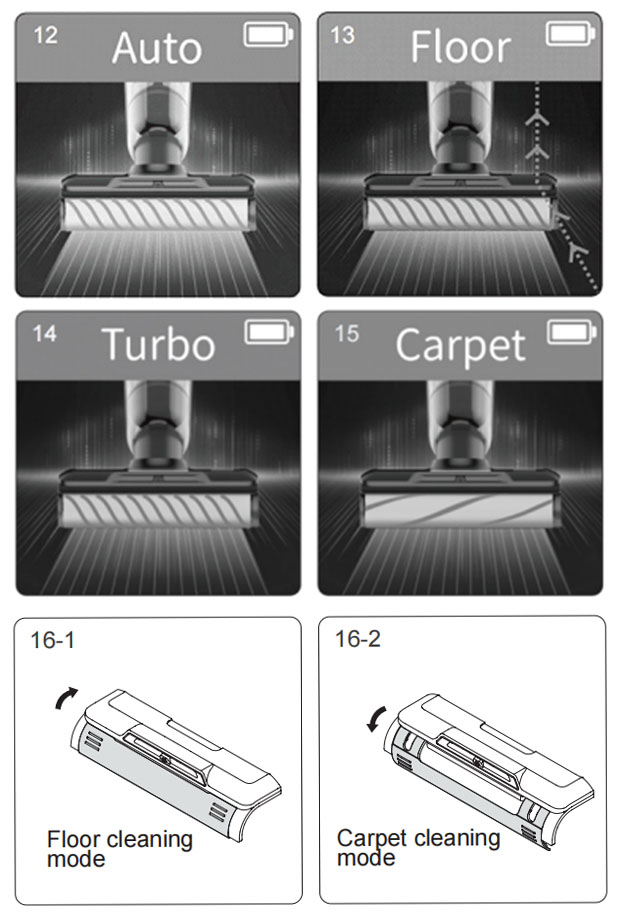

Pritisnite tipku za uključivanje/isključivanje ručke, LCD zaslon i ukrasna svjetla će zasvijetliti, zadano je u automatskom načinu rada (Slika 12), pritisnite tipku načina rada za prebacivanje na Podni način rada (Slika 13), pritisnite tipku načina rada dvaput za prebacivanje na Turbo način rada (Slika 14), pritisnite tipku načina tri puta za prebacivanje na način rada Tepih (Slika 15).

Ponovno pritisnite tipku načina rada za povratak u automatski način rada. Ponovno pritisnite tipku za uključivanje/isključivanje ručke kako biste isključili stroj, zaslon i ukrasna svjetla se gase.

Bilješka:

1. Prilikom čišćenja tepiha, prvo očistite pod (pogledajte "Čišćenje i održavanje, Čišćenje poda" za detalje) i zamijenite četku za tepih.
2. Tijekom čišćenja poda ili samočišćenja, provjerite je li prozor s četkom pomaknut prema gore. (Slika 16-1)
3. Tijekom čišćenja tepiha, provjerite je li prozor s četkom klizio prema dolje. (Slika 16-2)
4. Kada je razina baterije niža od 20%, ne može se prebaciti na način Carpet i Turbo način.

Funkcija raspršivanja vode

Kada uspravni usisavač radi, pritisnite gumb za prskanje vode, usta raspršivača raspršuju vodu u obliku lepeze; otpustite tipku za prskanje vode kako biste zaustavili prskanje vode. (Slika 17)

Korištenje ručnog usisavača

Skinite ručni čistač, pritisnite gumb za uključivanje/isključivanje ručnog uređaja, zaslon i ukrasna svjetla će zasvijetliti, zadano je u ECO načinu rada (Slika 18), pritisnite gumb za ručni način rada za prebacivanje na MAX način rada (Slika 19), zatim pritisnite gumb ručnog načina rada za povratak na ECO način rada; Ponovo pritisnite tipku za uključivanje/isključivanje ručnog uređaja kako biste isključili uređaj, zaslon i ukrasna svjetla se gase.

Ručni usisavač može se povezati s alatom za presvlake, alatom za pukotine, električnom glavom madraca ili metalnom cijevi za čišćenje različitih područja.

1. Povežite se s alatom za presvlake za čišćenje prašine i čestica s površine namještaja. (Slika 20-1)

2. Spojite metalnom cijevi za čišćenje prašine na visokim mjestima. Otvorite gornji poklopac metalne cijevi, gurnite gumb ručke prema gore kako biste produžili metalnu cijev, a zatim umetnite cijev u usisni otvor ručnog usisavača
očistite prašinu na visokom mjestu. (Slika 20-2)

3. Povežite se s alatom za pukotine za čišćenje uskih mjesta. (Slika 20-3)

4. Povežite električnu glavu madraca za čišćenje prašine, dlaka, grinja itd. na krevetu ili kauču od tkanine. (Slika 20-4)

bilješke

1. Kada je baterija niža od 20%, ne može se prebaciti na max način rada.

2. Kada koristite ručni usisavač, nemojte usisavati vodu, inače će uzrokovati kvar motora.

Strojno punjenje

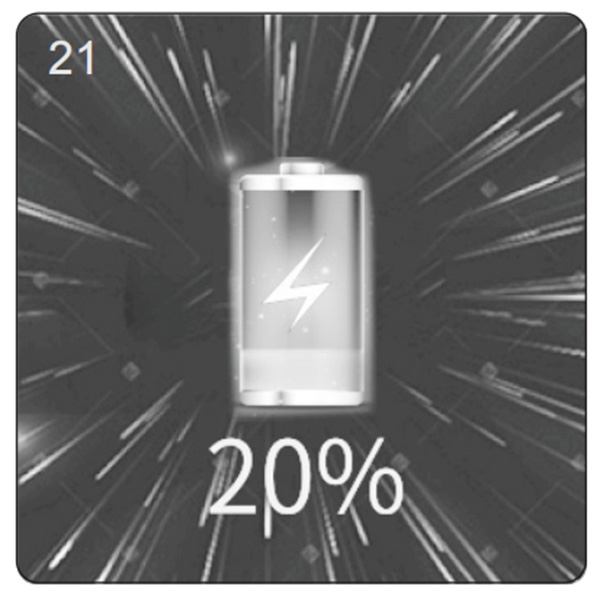

Spojite adapter na napajanje, stavite uspravni usisavač u bazu za punjenje kako biste započeli punjenje. (Slika 21)

bilješke

1. Prije prve uporabe potpuno napunite bateriju, a prije drugog punjenja ispraznite bateriju kako biste osigurali vijek trajanja baterije;
2. Ako će proizvod biti dugo u stanju mirovanja, punite ga jednom svaka tri mjeseca;
3. Kada se ne puni, uklonite adapter iz utičnice kako biste spriječili opasnost od slučajnog dodirivanja.

Funkcija sušenja na zraku s valjkom (Slika 22)

U načinu punjenja, pritisnite i držite tipku za način rada ručke 3 sekunde da biste ušli u način rada za sušenje na zraku u obliku četke za 4 sata. Tijekom procesa sušenja na zraku, dekorativno svjetlo je uključeno, a četka će se lagano okretati u intervalima kako bi se prilagodio položaj sušenja na zraku; Ponovno pritisnite tipku za način rada kako biste isključili način sušenja.

bilješke

Ovaj je način rada osmišljen kako bi se spriječilo razmnožavanje bakterija ili neugodnih mirisa na vlažnoj četkici. (Zaslon je prikazan na slici 22)

Valjak četke i funkcija samočišćenja puta zraka

U načinu punjenja, pritisnite tipku za samočišćenje da biste ušli u način čišćenja (Zaslon je prikazan na slici 23). Nakon što je samočišćenje završeno, stroj ulazi u način rada sušenja na zraku i vraća se u način punjenja; tijekom procesa samočišćenja, kako biste unaprijed prekinuli način samočišćenja, pritisnite gumb za uključivanje/isključivanje i stroj će se vratiti u način rada za punjenje.

bilješke

1. Način samočišćenja služi samo za čišćenje zračnog puta glave poda i četke za tvrde podove. Nemojte samočistiti četku za tepihe.
2. Prije uključivanja načina samočišćenja, prvo ispraznite prljavu vodu iz spremnika za prljavu vodu, provjerite je li stroj čvrsto postavljen na postolje za punjenje, je li adapter uključen u utičnicu i spojen na postolje za punjenje. Spremnik čiste vode zadržava najmanje 1/2 volumena vode; Nakon završetka samočišćenja, ponovo očistite spremnik za prljavu vodu.
3. Kada je baterija manja ili jednaka 10% snage, način samočišćenja se ne može uključiti, a može se normalno uključiti nakon punjenja određeno vrijeme.

Indikator praznog spremnika čiste vode

Kada koristite funkciju raspršivanja vode, glas/zaslon prikazuje "Nema čiste vode, ulijte vodu" (Slika 24 i Slika 25 naizmjenično se prikazuju), isključite stroj i dodajte vodu u spremnik za čistu vodu. Kada koristite čistač način čišćenja, ako se otkrije da u spremniku za čistu vodu nema vode, samočišćenje valjka s četkom će se zaustaviti. Za nastavak samočišćenja dodajte vodu u spremnik za čistu vodu i ispraznite spremnik za prljavu vodu, zatim ponovno pokrenite način samočišćenja.

bilješke

Kada dodajete čistu vodu, možete dodati opremljenu otopinu za čišćenje JIMMY, omjer je oko 1 čepa otopine za čišćenje na jedan puni spremnik vode, temperatura vode ne smije prelaziti 40°C.

Napunite spremnik za čistu vodu: Nakon uklanjanja spremnika za čistu vodu, otvorite čep za punjenje vodom, okrenite ga u stranu da otkrijete ulazni otvor za vodu, ulijte čistu vodu i otopinu za čišćenje, a zatim ga vratite u prvobitni položaj i ponovno postavite spremnik za čistu vodu do glave poda. (Slika 26)

Indikator punosti spremnika prljave vode Kada uspravni usisavač otkrije da je spremnik prljave vode pun, cijeli stroj će se zaustaviti i dati glasovni podsjetnik. Očistite puni spremnik prljave vode i vratite ga natrag. (Slika 27 i Slika 28 prikazuju se naizmjenično) Kada se otkrije da je spremnik za prljavu vodu pun u načinu samočišćenja, stroj će prestati raditi i oglasiti se glasovnim podsjetnikom. Očistite puni spremnik prljave vode i vratite ga natrag. Čišćenje spremnika za prljavu vodu: Izvadite gornji poklopac spremnika za prljavu vodu i okvir filtra, izbacite prljavu vodu, nakon pranja sastavite spremnik za prljavu vodu i vratite ga na pod. (pogledajte "Čišćenje i održavanje spremnika za prljavu vodu" za detalje）

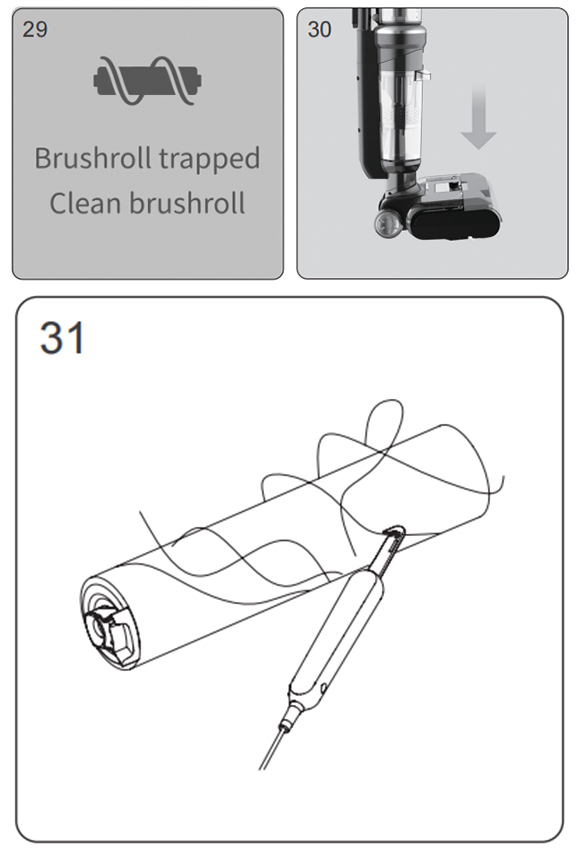

Indikator zaglavljenog valjka četke Kada je čistač u načinu rada ili čišćenja, ako je valjak četke zaglavljen, cijeli stroj će se zaustaviti i dati glasovni podsjetnik. (Slika 29 i Slika 30 naizmjenično se prikazuju) Izvadite četku, očistite strano tijelo ili zapetljanu kosu s četke. Čišćenje četke: Nakon uklanjanja prozora, izvucite četku, upotrijebite oštricu na četki za čišćenje da odrežete dlake koje se motaju po četki i očistite stranu tvar pričvršćenu za četku i podnu glavu, vratite četku i prozor natrag. (Slika 31) (pogledajte "Čišćenje i održavanje sklopa podnice" za detalje)

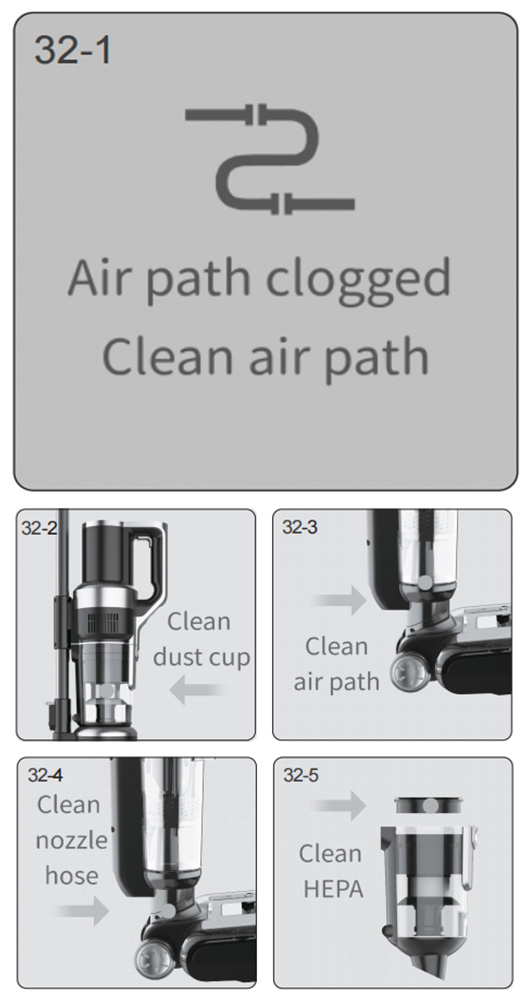

Indikator blokiranog puta zraka Kada je uspravni usisivač u načinu rada ili samočišćenja, ako je put zraka blokiran, stroj će prestati raditi i dati glasovni podsjetnik. Slijedite upute na zaslonu kako biste provjerili moguće blokirane dijelove i očistili ih. Kada ručni usisavač radi, ako je put zraka blokiran, usisivač će se automatski zaustaviti. U ovom trenutku je potrebno očistiti posudu za prašinu i HEPA. (Sadržaj prikazan na ekranu je: blokada uspravnog usisavača prikazana je na slici 32-1、32-2、32-3、 32-4、32-5, a prikazana je blokada ručnog usisavača na slici 32-1, 32-2)
Čišćenje puta zraka: 1. Rastavite spremnik za prljavu vodu, izvadite gornji poklopac i filtar spremnika za prljavu vodu, operite sve dijelove i ponovno ih sastavite. 2. Koristite četku za cijevi za čišćenje prljavštine, stranih predmeta i dlaka unutar zračnog puta podne glave. 3. Uklonite posudu za prašinu, ispraznite posudu za prašinu, uklonite HEPA, zatim izvadite ciklon i rastavite ga, očistite sve dijelove i ponovno sastavite posudu za prašinu. (Pogledajte "Čišćenje i održavanje" za detalje)

Glasovna funkcija Glas novog stroja uključen je prema zadanim postavkama, pritisnite gumb za isključivanje zvuka da biste isključili glasovnu funkciju; ponovno pritisnite gumb za isključivanje zvuka kako biste uključili glasovnu funkciju. (Slika 33) Napomena: Kada koristite ručni usisivač, nema glasovne funkcije.

Indikator napajanja baterije Kada uspravni usisivač radi, ako glas podsjeća " Baterija je prazna. Napunite bateriju ", koristite ga nakon punjenja. (Slika 34) Kada uspravni usisivač radi, ako glas podsjeća "Baterija je prazna. Stroj će se uskoro isključiti. Napunite bateriju", snaga će uskoro biti potrošena i automatski će se isključiti. Potrebno je naplatiti korištenje. Kada koristite usisivač, ikona u gornjem desnom kutu zaslona prikazuje napunjenost lijeve baterije: puna mreža znači 75% do 100% baterije; 3/4 rešetka znači od 50% do 75% baterije; 1/2 mreže znači 25% do 50% baterije; 1/4 mreže znači 1% do 25% baterije; prazno znači da je baterija prazna i treba je napuniti prije upotrebe.

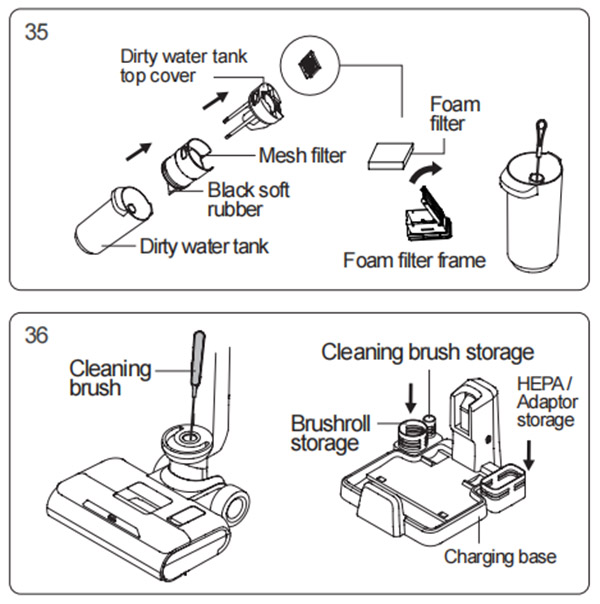

Čišćenje i održavanje Čišćenje spremnika za prljavu vodu (Slika 35) Nakon isključivanja usisavača, uklonite spremnik za prljavu vodu, podignite gornji poklopac spremnika za vodu i uklonite s njega okvir filtra od pjene, otvorite poklopac okvira filtra od pjene, izvadite pjenasti filter. Izlijte prljavu vodu i prljavštinu iz spremnika za vodu, zatim operite spremnik za prljavu vodu, poklopac spremnika za vodu, okvir filtra od pjene i filtar od pjene. Ako u cijevi spremnika prljave vode ima stranih tvari, možete ih očistiti četkom za čišćenje; osušite gore navedene dijelove nakon pranja. Zatim ponovno sastavite sve dijelove natrag u spremnik za prljavu vodu. Napomena: 1. Nakon uporabe uspravnog usisavača, preporuča se odmah očistiti prljavi spremnik; 2. Prilikom ponovnog postavljanja filtra nemojte presavijati crnu meku gumu ispod filtra. Čišćenje poda (Slika 36) Nakon uklanjanja prozora s valjkom s četkom, valjka s četkom, spremnika za čistu vodu i spremnika za prljavu vodu, umetnite četku za čišćenje kroz kružni otvor ispod položaja ugradnje spremnika za prljavu vodu kako biste očistili strane tvari i kamenac u cijevi, i začepljena kosa; Upotrijebite oštricu četke za čišćenje i odrežite zapetljanu kosu na valjku četke; Obrišite prljave dijelove stroja (četka se može staviti u držač pribora radi sušenja). Napomena: Ne perite podnu glavu zasebno nakon uklanjanja valjka četke.

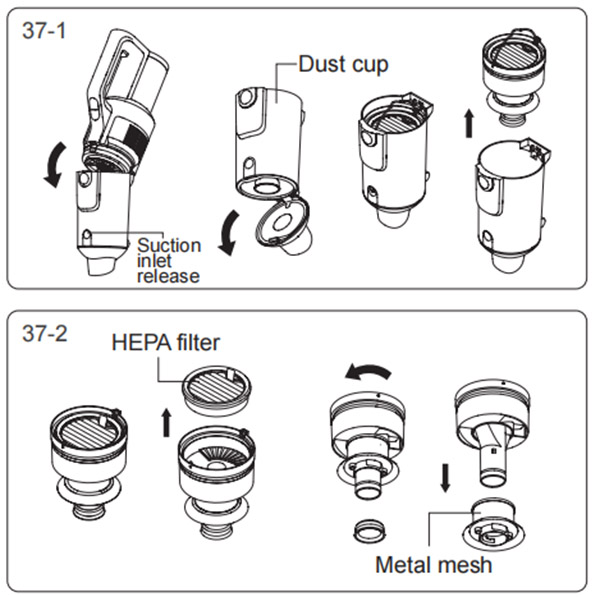

Čišćenje posude za prašinu (Sl.37-1,37-2) Pritisnite gumb za otpuštanje posude za prašinu kako biste uklonili posudu za prašinu iz ručnog usisavača; pritisnite gumb za otpuštanje usisnog otvora kako biste otvorili usisni otvor i ispraznili posudu za prašinu; Izvadite sklop ciklona; Izvadite HEPA filter; Držite metalnu mrežicu, okrenite je da otključate metalnu mrežicu, a zatim je uklonite prema dolje. Nakon čišćenja, brisanja i sušenja svakog dijela, redom sastavite posudu za prašinu, a zatim je postavite na ručni usisavač.
